其他类试验机系列 冲片机的原理、应用与选型指南

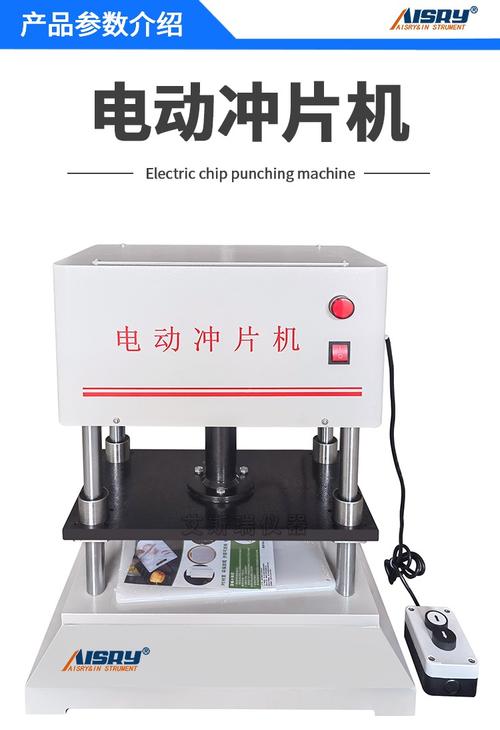

在材料力学性能测试领域，试样的制备是决定试验结果准确性的首要环节。特别是在高分子材料、橡胶、塑料及复合材料的拉伸、撕裂、压缩等测试中，试样的形状、尺寸和边缘质量直接影响数据的可靠性。冲片机作为其他类试验机系列中的重要一员，正是为此而生——它是一种专门用于从片状材料上冲出标准试样的制样设备。

一、冲片机的工作原理与结构

冲片机通常采用液压或气动驱动方式，通过更换不同规格的裁刀（或称冲模），利用压力将材料冲切成标准规定的哑铃形、直角撕裂形、圆形或其他异形试样。其核心结构包括：

• 机身框架：提供稳定的反作用力支撑，确保冲切过程中不产生偏斜；
• 液压/气动系统：输出恒定且可调的压力，保证切口平整、无毛刺；
• 裁刀固定座：用于安装和更换不同尺寸的标准裁刀；
• 工作台面：通常配有垫板（如聚氨酯板或硬质塑料板），以保护刀刃并延长使用寿命。

二、冲片机的主要应用领域

1. 橡胶与弹性体：按GB/T 528、ISO 37等标准制备哑铃形拉伸试样。
2. 塑料薄膜与片材：按GB/T 1040、ASTM D638等标准冲出标准拉伸试样。
3. 防水卷材与土工材料：按GB/T 328、JTGE50等标准制备矩形或哑铃形试样。
4. 医用高分子材料：如输液袋、导管等，需无菌或高精度制样。
5. 电线电缆绝缘层：按GB/T 2951标准冲切哑铃片。

三、冲片机与其他类试验机的关系

冲片机虽不直接进行力学测试，但它是万能试验机、拉力试验机、撕裂度测试仪等设备的“前端伙伴”。没有合格的试样，再高精度的试验机也无法获得可信的数据。因此，在实验室设备体系中，冲片机属于制样类试验机系列，与削片机、切片机、磨片机、缺口制样机等共同构成完整的试样制备方案。

四、选型要点

1. 压力范围：根据材料硬度选择，橡胶类通常需要5~20吨，硬质塑料可能需要30吨以上。
2. 裁刀规格：应覆盖常用标准（如哑铃形1型、2型、3型、4型；直角撕裂形；圆环形等），并确保裁刀材质耐磨、刃口锋利。
3. 自动化程度：手动、半自动、全自动可选。批量制样建议选择气动或液压自动冲片机，效率更高且一致性更好。
4. 安全防护：应具备双手操作、红外光幕或防护罩等安全装置。
5. 垫板更换：垫板属于耗材，需考虑更换便捷性和成本。

五、使用注意事项

• 选用裁刀时必须与执行标准一致，避免尺寸偏差；
• 冲切前应将材料平放于垫板上，避免折叠或拉伸；
• 定期检查裁刀刃口，及时更换或修磨；
• 保持液压油清洁，定期检查压力表；
• 操作时严禁将手伸入冲切区域。

冲片机作为其他类试验机系列中的基础制样设备，虽不显眼，却对材料测试的准确性和重复性起着决定性作用。随着自动化与智能化技术的发展，现代冲片机正朝着高精度、高效率、多功能的方向演进。正确选型并规范使用冲片机，是每个材料实验室提升测试质量的第一步。
